Bildgebungsstation zur Messung von Schweißnähten
- Anwendung: Messung von Schweißnähten im Automobilbereich

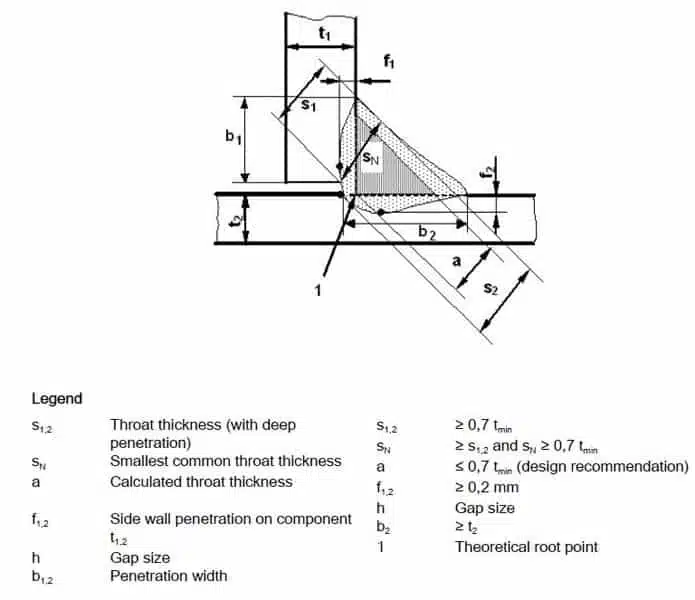

- Höhenmessung der Kehlnahtdicke
- Einbrandtiefe
- Einbrandbreite (Breite der Schweißnaht)
- Einbrandkerben…
- Prüfung der Schweißnaht: MIG/MAG-Schweißen usw.
- Qualitätskontrolle von Schweißnähten
- Vergrößerungsbereich: 2,5x bis 120x
- Sichtfeld: 82 bis 1,8mm (~ 3,2” bis ~ 0,07”)
BESCHREIBUNG VON PRÜFUNG UND MESSUNG VON SCHWEISSNÄHTEN STRUCTUREEXPERT WELD-6
- BESCHREIBUNG
- ADMINISTRATORMODUS
- MESSMODUS
- DATAVIEW
- MONITORING
- REPORT GENERATOR
- QDAS /XML/JSON
- Spécifications
StructureExpert Weld-6 ist das einzige Komplettbildsystem, das speziell für die Schweißnahtkontrolle, die Prüfung sowie die Messung von Schweißnähten entwickelt wurde. StructureExpert Weld-6, das hauptsächlich für die Schweißnahtkontrolle in einer Produktionsumgebung bestimmt ist, in der Schnelligkeit und Effizienz von entscheidender Bedeutung sind, besteht aus einer Bildaufnahmeeinheit sowie einer Software, die vollständig auf die Prüfung und Messung von Schweißnähten ausgerichtet ist.
Die Bildgebungsstation StructureExpert Weld wurde entwickelt und konzipiert, um die Messung von Schweißnähten für die Qualitätssicherung zu vereinfachen und effizienter zu gestalten.
Die Prüfung und Kontrolle von Schweißnähten waren noch nie so einfach !
Bereiten Sie einfach einen Schnitt Ihrer Probe vor (Schweißnahtmakrographie), und mit wenigen Klicks erhalten Sie Ihr Bild, Ihre Messungen, eine Archivierung und einen vollständigen Bericht über die verschiedenen Messungen, die an der Schweißnahtmakrographie durchgeführt wurden.
StructureExpert Weld ist ein unverzichtbares Werkzeug für die Bearbeitung und Nachverfolgung von zahllosen Schweißnähten. Es erleichtert die Durchführung all dieser Messungen, die ohne StructureExpert Weld recht mühsam und zeitaufwändig wären. Es erleichtert die Durchführung all dieser Messungen, die ohne StructureExpert Weld recht mühsam und zeitaufwändig wären. Die Nachverfolgung der Messungen wird dadurch sehr einfach. StructureExpert Weld ermöglicht es auch unerfahrenen Schweißern, Messungen vorzunehmen, da mittels Toleranzintervallen korrekte oder falsche Schweißnähte „automatisch“ validiert werden können.
Wesentliche Merkmale von StructureExpert Weld (Welding Expert) :
Inverses optisches System
StructureExpert Weld-6 verfügt über ein inverses optisches System, das eine einfache Positionierung der Schweißnahtmakrografie ermöglicht.

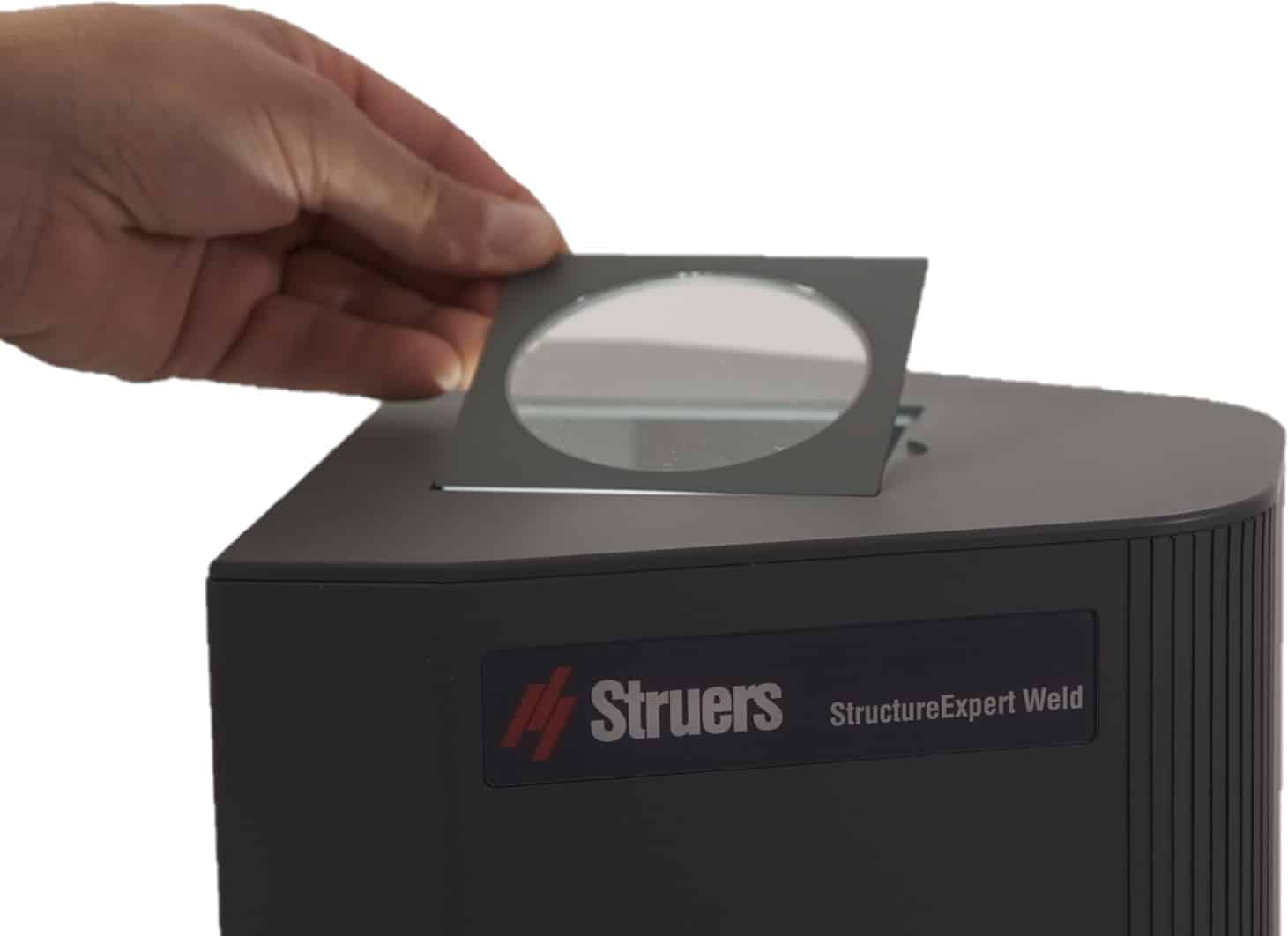

Die Schweißprobe wird einfach auf dem mitgelieferten Glasprobenhalter platziert, es sind keine weiteren Positionierungssysteme erforderlich. Der Glasprobenhalter ist austauschbar, optional sind auch Probenhalter aus gehärtetem Glas oder aus Saphirglas erhältlich.
Schutzabdeckung :

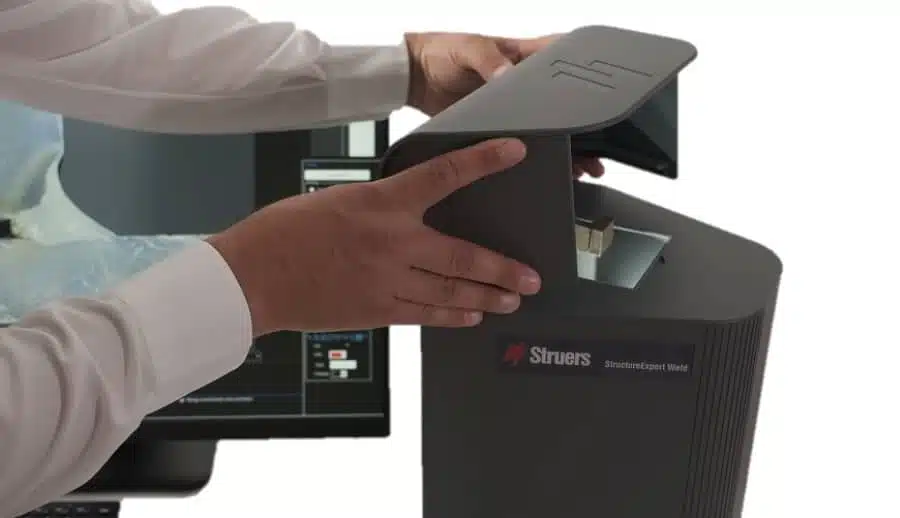

Um Streulicht zu vermeiden und Reflexionen zu unterdrücken, kann die Schutzabdeckung des StructureExpert Weld-6 einfach auf das System aufgesetzt oder für eine längere Nutzung am System befestigt werden. Diese Abdeckung sorgt dafür, dass die Bilder im Laufe der Zeit von gleichbleibender Qualität sind und die Berichte im Laufe der Zeit aus Bildern von gleichbleibender Qualität bestehen.

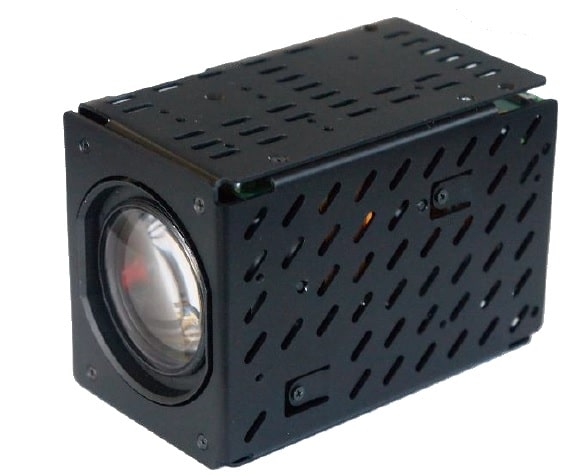

Hochauflösende Full-HD 1080P-Digitalkamera mit 30-fachem optischem Zoom :
Die Digitalkamera des StructureExpert Weld-6 bietet eine unvergleichliche Bildqualität und Messgenauigkeit. Der optische Zoom ermöglicht eine 2,5- bis 120-fache Vergrößerung, so dass auch die breitesten und dünnsten Schweißnähte gemessen werden können. Das Sichtfeld reicht von 82 mm bis 1,8 mm !
Zoomsteuerung und Autofokus: Für maximale Flexibilität bei der Auswahl des perfekten Sichtfeldes für Ihre Messungen und die Gewährleistung einer hohen Bildqualität.
Auto-Belichtung :

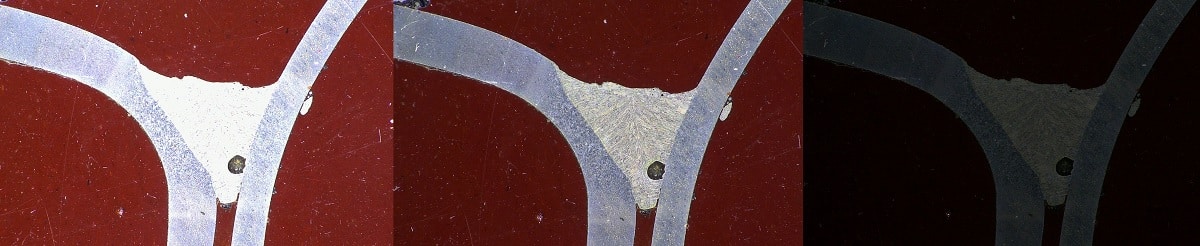

Die Auto-Belichtungsfunktion der Kamera sorgt dafür, dass jedes Bild den optimalen Kontrast aufweist. In Verbindung mit der Autofokusfunktion wird sichergestellt, dass Sie stets das beste Bild erhalten, um die Qualität Ihrer Schweißnahtmessungen zu gewährleisten. Mit der manuellen Fokussierung können Sie auch unebene Proben messen !
Innovatives Beleuchtungssystem
Innovatives Beleuchtungssystem für perfekte und fehlerfreie Bilder ! Die aus 4 verschiedenen Segmenten bestehende LED-Beleuchtung lässt sich in der Intensität regulieren und jedes Segment kann einzeln angesteuert werden. Dies ermöglicht eine einfachere Messung, indem der Kontrast der Bilder verbessert und eventuelle Streulichter, Reflexionen usw. eliminiert werden.
Automatische Kalibrierung
Automatische Kalibrierung: Das System kalibriert sich in Sekundenschnelle selbst und der Bediener wird dabei völlig entlastet.
In regelmäßigen Abständen kann eine Erinnerungsmeldung zur Neukalibrierung des Systems eingeplant werden.
Zudem werden alle Kalibrierungsprotokolle gespeichert und sind einfach abrufbar, sodass z. B. im Falle eines Audits nachgewiesen werden kann, dass die Kalibrierungen regelmäßig durchgeführt werden.
Spezielle Software zur Kontrolle und Messung von Schweißnähten
Spezielle Software zur Kontrolle und Messung von Schweißnähten: Mit der StructureExpert Weld-Software (Welding Expert) gibt es keine Kompromisse. Sie ist vollständig parametrisierbar und erfüllt alle Anforderungen hinsichtlich der Qualitätskontrolle von Schweißnähten. Zusätzlich zu der bereits sehr umfangreichen Standardsoftware machen leistungsstarke optionale Module das StructureExpert Weld (Welding Expert) zu einem einzigartigen und unverzichtbaren Werkzeug für die Qualitätskontrolle von Schweißnähten.
Konfiguration der StructureExpert Weld-Software

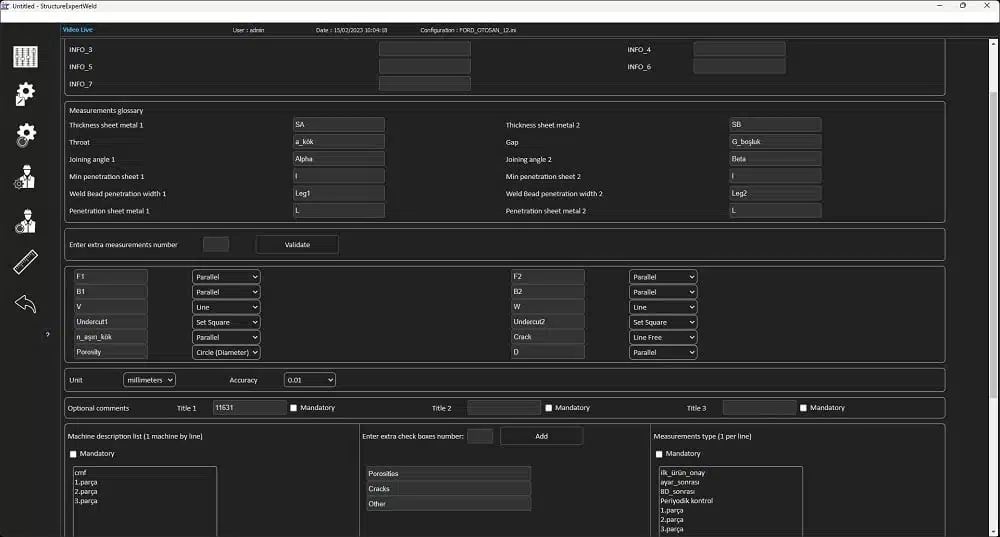

Der Administratormodus der StructureExpert Weld-Software (Welding Expert) ist das operative Herzstück der Bildgebungsstation. Da die Software vollständig konfigurierbar ist, können Sie die Software so einrichten, dass sie jede Norm für die Schweißnahtprüfung erfüllt :
ISO 5817, VW 01106-1, VW 01106-3, Renault 34-05-012, Renault 32-00-014, PSA B13 1540…
Es ist daher einfach, alle gewünschten Messfelder auszuwählen und sie auf eine für alle beteiligten Techniker nachvollziehbare Weise zu benennen.
Mit StructureExpert Weld lässt sich die Sprache verwenden, die z. B. in Normen verwendet wird, oder die Sprache eines bestimmten Herstellers...
Anpassbarkeit der Software an Herstellernormen

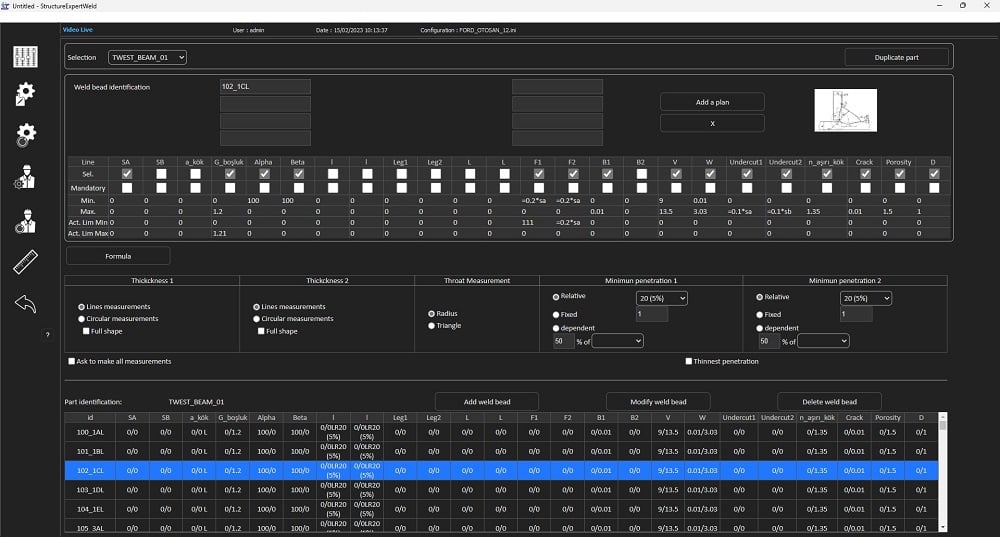

Sämtliche zu prüfenden Werkstücke werden im Administratormodus erstellt, ebenso wie alle zu messenden Schweißnähte.
Folgendes ist möglich :
- Einstellen der Messmethode an jeder Schweißnaht
- Festlegen der zu verwendenden Messinstrumente
- Festlegen der Toleranzen (min./max.)
- Festlegen der Warngrenzen (min./max. Eingriffsgrenze)
- Festlegen zwingend erforderlicher Messungen usw.
Die StructureExpert Weld-Software (Welding Expert) ist das Ergebnis von 15 Jahren Erfahrung und ständiger Weiterentwicklung, um den Anforderungen der Kunden und den sich ändernden Normen gerecht zu werden, und erfüllt alle Ihre Anforderungen.
Bibliothek der zu prüfenden Werkstücke und Schweißnähte
Alle vom Systemadministrator festgelegten Parameter werden bei Messungen durch den Bediener automatisch geladen und verarbeitet.
Schnelle und reproduzierbare Dimensionsmessungen

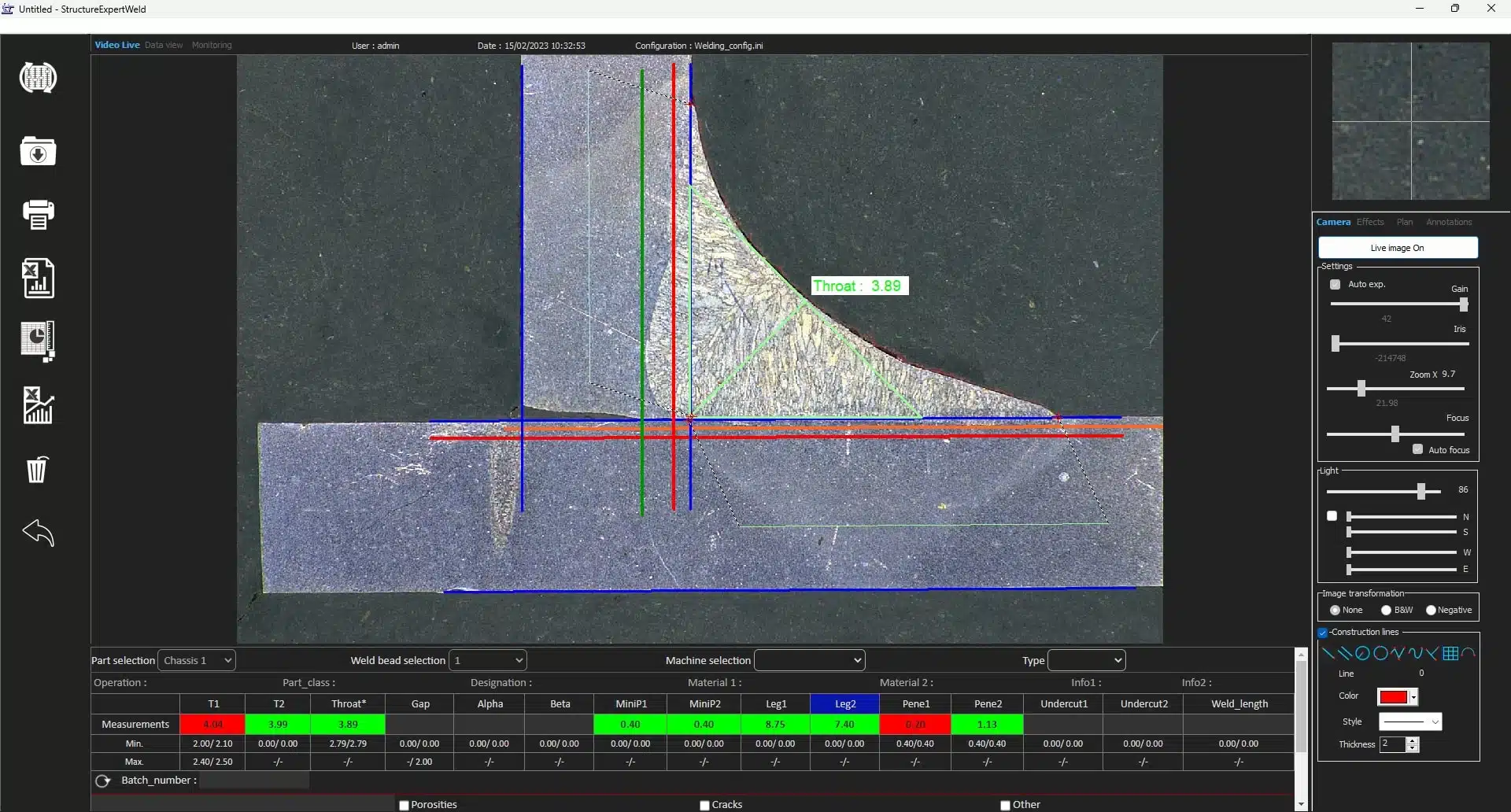

Im Messmodus der StructureExpert Weld-Software (Welding Expert) hat der Bediener Zugriff auf alle Werkstücke, die vom Systemadministrator erstellt wurden. (Ein Werkstück besteht aus einer oder mehreren spezifischen Schweißnaht(en)).
Der Benutzer wählt das zu prüfende Werkstück, die zu messende Schweißnaht und es werden automatisch die Parameter der Schweißnaht geladen: Durchzuführende Messungen, Toleranzen, Messplan usw.
Der Benutzer muss sich nicht um die Kalibrierung des Systems kümmern, diese wird automatisch durchgeführt, ebenso erfolgt die Fokussierung des Bildes automatisch (Autofokus).
Mit wenigen Klicks führt der Bediener die Messungen durch, die Ergebnisse werden mit den Toleranzen verglichen, dann automatisch gespeichert und stehen anschließend für die Erstellung eines einfachen Messberichts oder eines kompletten Werkstück-Berichts zur Verfügung.
Ausgabe von vollständigen und benutzerdefinierbaren Berichten
Der Messmodus kann auch durch optionale Module ergänzt werden, die die Möglichkeiten der StructureExpert Weld-Software (Welding Expert) noch erweitern.
Messverlauf/Rückverfolgbarkeit

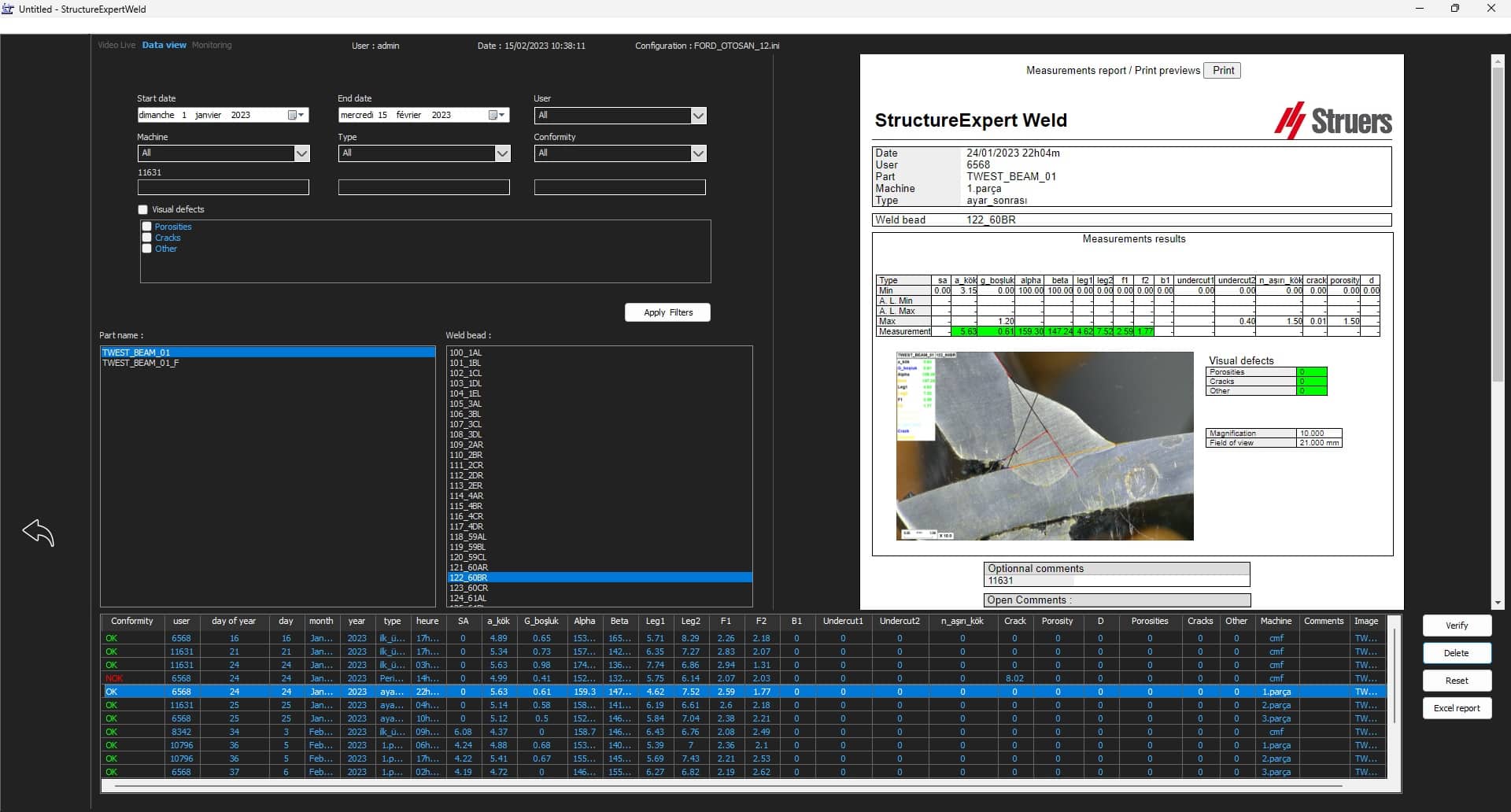

Das optionale Modul „Dataview“ der StructureExpert Weld-Software (Welding Expert) ermöglicht es, die täglich durchgeführten Messungen zu verfolgen. Es ermöglicht auch, z. B. während eines Audits, den sofortigen Abruf von Messungen, die in der Vergangenheit durchgeführt wurden.
Muss der Bediener nach früheren Messungen suchen, bietet Data View diese Möglichkeit mit wenigen Klicks. Die Suche kann über die Chargennummer des Werkstücks, den Namen eines Bedieners, die Fertigungsauftragsnummer usw. erfolgen.
Ein Bericht kann auch mit den ältesten Schweißnähten neu erstellt werden, selbst wenn Sie nicht mehr über das Originalmuster verfügen. Mit Data View sind Ihre Messungen auch in Zukunft noch verfügbar!
Mit dem Dataview-Modul können außerdem die von den Bedienern durchgeführten Messungen verbessert und eventuelle Fehler korrigiert werden. Dies ist dem Systemadministrator und je nach Berechtigungsstufe den Bedienern erlaubt.
Der gesamte Messverlauf ist sofort und mit nur wenigen Klicks verfügbar !
Statistik / Prozessüberwachung
Mithilfe des optionalen Moduls „Prozessüberwachung/-verfolgung“ der StructureExpert Weld-Software (Welding Expert) können Sie die Entwicklung Ihres Schweißprozesses nachverfolgen.
Auf einfache Weise erhalten Sie mit wenigen Klicks die wichtigsten Informationen über Ihren Prozess: Cp, Cpk, CpL, CpU usw. Die Daten können nach Datum, Werkstücken, Schweißnähten, Messungen, Konformität (OK/NG) usw. sortiert werden.
Dieses Modul bietet eine Messwertverfolgung, Kurven werden sofort angezeigt und Sie können beobachten, wie die Werte zwischen den Min- und Max-Werten wechseln. So haben Sie alle Informationen über die Entwicklung der Messwerte auf einen Blick.
Das Modul „Prozessüberwachung/-verfolgung“ ist ein echtes Tool zur statistischen Prozesssteuerung für Ihr Prüflabor!
Die Aussonderung von nicht konformen Schweißnähten verschafft Ihnen sofort einen Überblick über die Prozessabweichungen.
Anpassen von Berichten

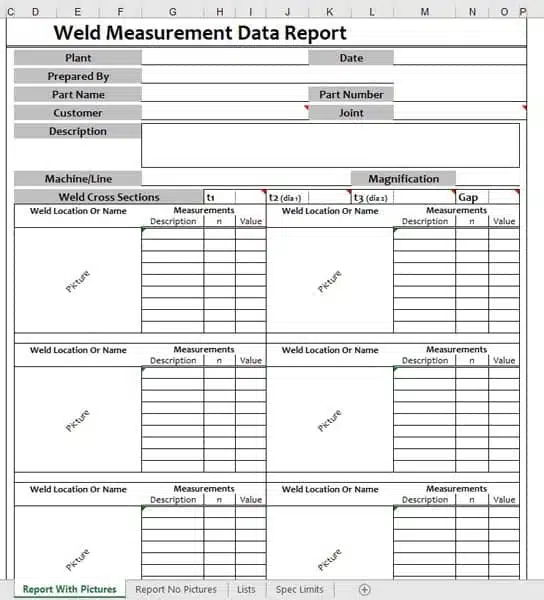

Zusätzlich zu den Berichtsvorlagen, die mit der StructureExpert Weld-Software (WeldingExpert) geliefert werden, ermöglicht deren optionales Modul „Report Generator“ eine schnelle und einfache Erstellung eines benutzerdefinierten Excel-Berichts ohne die Verwendung komplexer Werkzeuge.
Mit dem Report Generator können Sie benutzerdefinierte Berichte aus zuvor in Excel erstellten Vorlagen erstellen. Zwischen der Vorlage und den Messdaten (Ergebnisse, Toleranzen, Bilder usw.) können einfach Verknüpfungen hergestellt werden.
Ihr individueller Bericht über Schweißnahtmessungen ist so in Sekundenschnelle erstellt!
Integration von Messergebnissen in Fremdsoftware
Qdas-Modul
Die erzeugten Dateien können direkt in die Statistik-Software Qdas importiert werden.

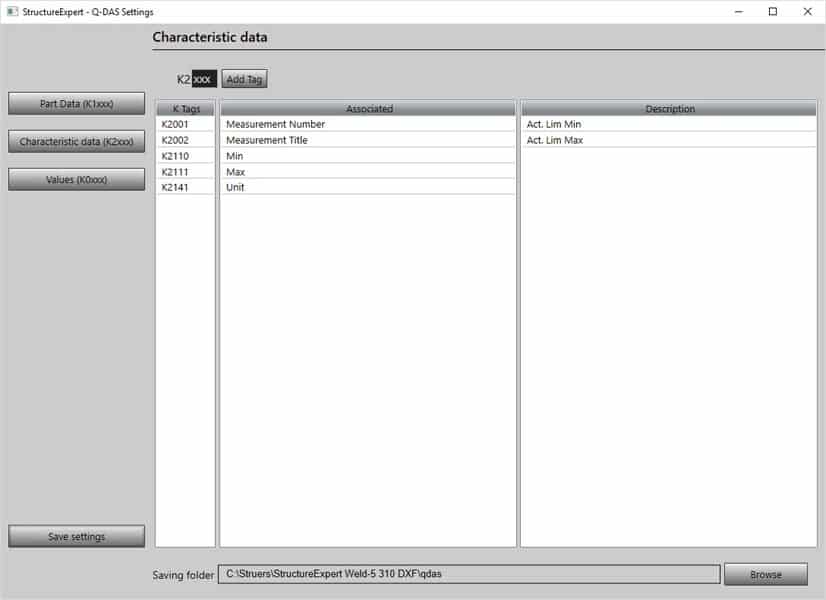

Mithilfe eines Konfigurationswerkzeugs lassen sich die Felder und Ergebnisse der StructureExpert Weld-Software (Welding Expert) mit den K-Tags der Qdas-Software verknüpfen, um eine perfekte Kompatibilität mit der Datenstruktur in Ihrer Qdas-Software zu gewährleisten.
XML/JSON-Modul

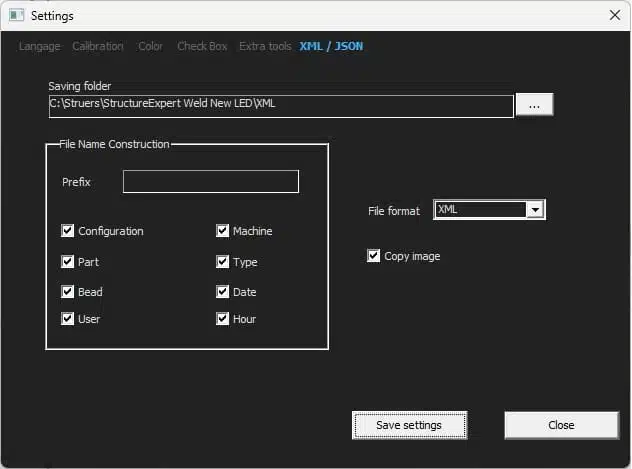

Mithilfe des optionalen Moduls „XML/JSON“ der StructureExpert Weld-Software (Welding Expert) können Sie die Ergebnisse Ihrer Schweißnahtmessungen automatisch im .XML oder .JSON-Format abspeichern.
Die erzeugten Dateien können direkt in Software von Drittanbietern oder in eine Datenbank integriert werden.
| Specifications | Cat.No | General Data |
| StructureExpert Weld-6 Dedicated imaging system for weld bead measurement. Consists of compact housing, integrated LED lighting system, Full HD 1080P digital camera with motorized zoom & autofocus and dedicated software for measurement and reporting. Field of view from ~ 82 to 1.8 mm (~ 3.2” to ~ 0.07”), Equivalent to ~ 2.5x - ~ 120x optical magnification. On screen magnification (27”) ~ 7x - ~ 330x Optical zoom / digital zoom combination. Measurement accuracy: from 48µm (lower magnification) up to 1µm (higher magnification) Includes 5 glass windows (CLSET001), 2 protection covers, calibration plate (CLCAL001) and necessary cables. Additional software modules (CLOUT002, CLOUT003, CLDAT002, CLREP002, CLQDAS001, CLDXF001) are ordered separately. UKAS certificate (CLUKA001) for calibration plate and Plastic covers (CLSET002) are optional. PC and monitor are required, but not included. | CLSEW6 | StructureExpert Weld-6 H x W x D: 35 x 24.5 x 22 cm (13.8 x 9.6 x 8.7") 4 Kg / 9 lbs StructureExpert Weld-11 H x W x D: 42.5 x 24.8 x 22 cm (16.7 x 9.8 x 8.7") 6 Kg / 13 lbs Power supply 1 x 110-220 V / 50-60 Hz Operating environment -5 ° – +40°C, 20 - 95% RH, non-condensing |
| StructureExpert Weld-11 Dedicated imaging system for weld bead measurement. Consists of compact housing, integrated LED lighting system, digital camera with motorized zoom and dedicated software for measurement and reporting. Field of view from ~ 9.3 to ~ 0.8 mm (~ 0.36” to ~ 0.03”) Equivalent to ~ 20x - ~ 240x magnification. On screen magnification (27”) ~ 64x - ~ 750x Optical zoom only. Measurement accuracy: from 7.2 µm (lower magnification) up to 0.6 µm (higher magnification) Includes 5 glass windows (CLSET001), 2 protection covers, calibration plate (CLCAL003) and necessary cables. Additional software modules (CLOUT002, CLOUT003, CLDAT002, CLREP002, CLQDAS001, CLDXF001) are ordered separately. UKAS certificate (CLUKA002) for calibration plate and Plastic covers (CLSET002) are optional. PC and monitor are required, but not included | CLSYS011 | PC recommendations Windows 10, 32 & 64 bits 4 Ghz Processor / 4 GB RAM / 1920x1080 graphic card Excel 2003 Pro Edition or higher Min. 3 x USB 2.0 ports 22" Full HD monitor (1920*1080) |
| Accessories | Cat.No | |
| Glass Window Glass windows for StructureExpert Weld, 5 pcs. | CLSET001 | |
| Glass Window, hardened Hardened glass windows for StructureExpert Weld, 5 pcs. | CLWEL003 | |
| Sapphire window for StructureExpert Weld systems Consists of a 85mm sapphire window mounted into a 100mm*100mm mounting bracket. Compatible with all versions of WeldingExpert/StructureExpert weld systems. | CLFEN001 | |
| Process Tracking Module Software module for process tracking of measurement evolution over a specific time period. Data sorting : OK, NOK welds, batch number, etc… Statistical information : Cp, Cpk, Cpu, Cpl, etc… | CLOUT002 | |
| Data View Module Software module for extended display of old measurement data and for edition of old measurement results. Data sorting : OK, NOK welds, batch number, etc… | CLDAT002 | |
| Min & Max Action Limit Module Software module for definition of additional min./max. action limits (in addition to the standard min./max. acceptance criteria limits.) Includes additional report templates. | CLOUT003 | |
| Report Generator Module Software module for creation and editing of customized Excel report templates. | CLREP002 | |
| Q-DAS module for StructureExpert Weld software Works with SEW software V3.0 or higher. The module allows to save SEW data into Q-DAS ASCII Transfer format. A tool is provided to adapt the Q-DAS ASCII Transfer format to the customer requirements. | CLQDAS001 | |
| DXF module for StructureExpert Weld software Allows import of DXF files in SEW software. Requires at least software version V3.20. The DXF files are opened on the captured image, drawing can be moved and orientated according to the sample position. The DXF option is very useful to display complex drawings on SEW images, the aim is mainly to have reference lines for the operator to precisely take his measurements. | CLDXF001 | |
| XML/JSON module for StructureExpert Weld software Works with SEW software V3.21 or higher. The module allows to save SEW data into XML or JSON format for easy integration into third part software / database. | CLXML001 | |
| Plastic Covers Plastic covers for prevention of water and dirt entering the camera chamber. With mounting bracket. 100 pcs. | CLSET002 | |
| Calibration Plate Calibration plate for calibration of StructureExpert Weld-5 measurement software. 50 mm. Including accredited certificate CLUKA001 | CLCAL001 CLCAL001C | |
| Calibration Plate Calibration plate for calibration of StructureExpert Weld-11 measurement software. 50 mm. Including accredited certificate CLUKA002 | CLCAL003 CLCAL003C | |
| UKAS Certificate for Calibration Plate Accredited certificate (UKAS) for calibration plate CLCAL001. 10 points calibration. Can only be ordered in combination with CLWEL019. | CLUKA001 | |
| UKAS Certificate for Calibration Plate Accredited certificate (UKAS) for calibration plate CLCAL003. 10 points calibration. Can only be ordered in combination with CLSYS011. | CLUKA002 | |
| Coaxial illumination for StructureExpert Weld-11 Illumination system for improved structural analysis. For StructureExpert Weld-11 | CLWE0020 |
