TroublePad – Die mobile High Speed Kamera zur Analyse von Störfällen in Fertigungsstraßen.
Mobile High Speed Kamera für Fertigungsstraßen oder schnell taktende Systeme.
Mit der mobilen Hochgeschwindigkeitskamera TroublePad können Bewegungsabläufe, die für das menschliche Auge unsichtbar sind, in Slow Motion analysiert und begutachtet werden. Dazu gehört die Identifikation von Störfällen in Fertigungsstraßen sowie die Bewegungsanalyse innerhalb schnell taktender Systeme.
Mit der High-Speed-Kamera TroublePad werden Sie Störungen und Fehler in Ihrer Produktionslinie und Ihren Hochleistungsmaschinen zu erkennen und analysieren. TroublePad ist optimal für Industriebereiche mit Produktionslinien wie z.B. Lebensmittel-, Kosmetik-, Verpackungs- oder Pharmaindustrie.
Beschreibung der high-speed kamera troublepad
Einfach zu installierendes und benutzerfreundliches System
Die mobile Hochgeschwindigkeitskamera TroublePad ist das überzeugende Ergebnis der Zusammenarbeit zwischen unserer Entwicklungsabteilung und Experten aus unterschiedlichen Branchen. Das Ergebnis ist eine mobile und leicht zu bedienende High-Speed-Kamera mit welcher Störfälle in Fertigungsstraßen identifiziert und kinetische Abläufe in schnell taktenden Systemen analysiert werden können.
Wartungsspezialisten im industriellen Umfeld steht mit der TroublePad Hochgeschwindigkeitskamera ein effizientes Analyseinstrument zur Verfügung.
Woraus besteht die High-Speed Kamera TroublePad?

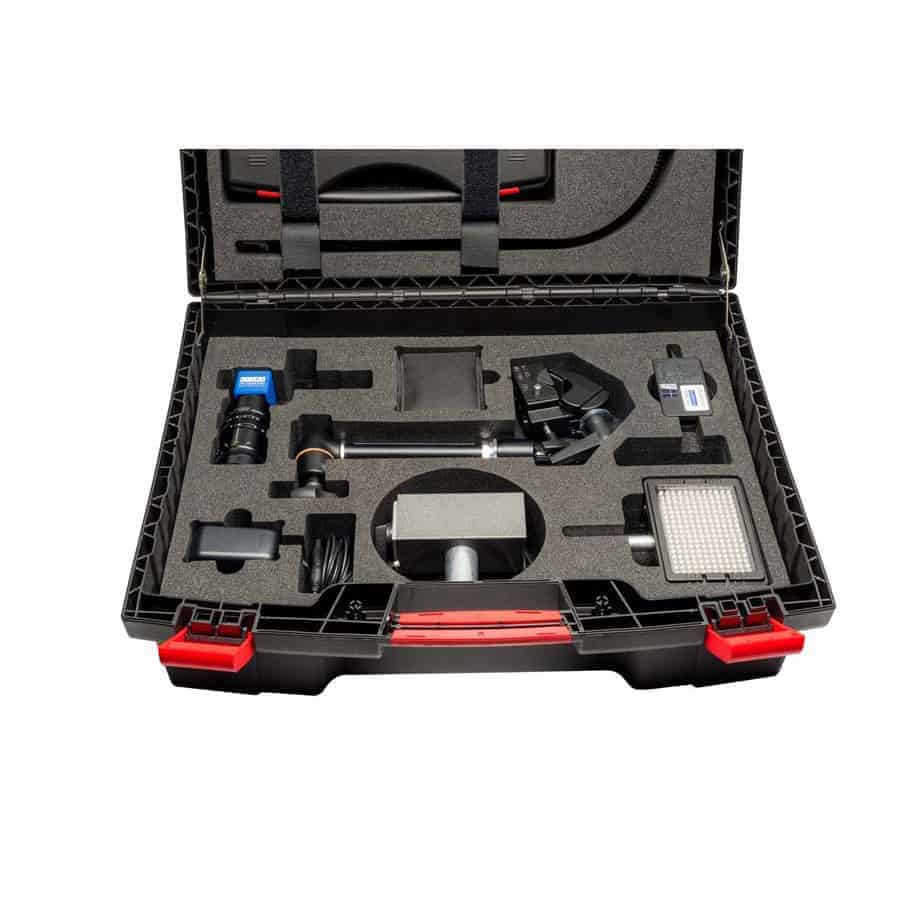

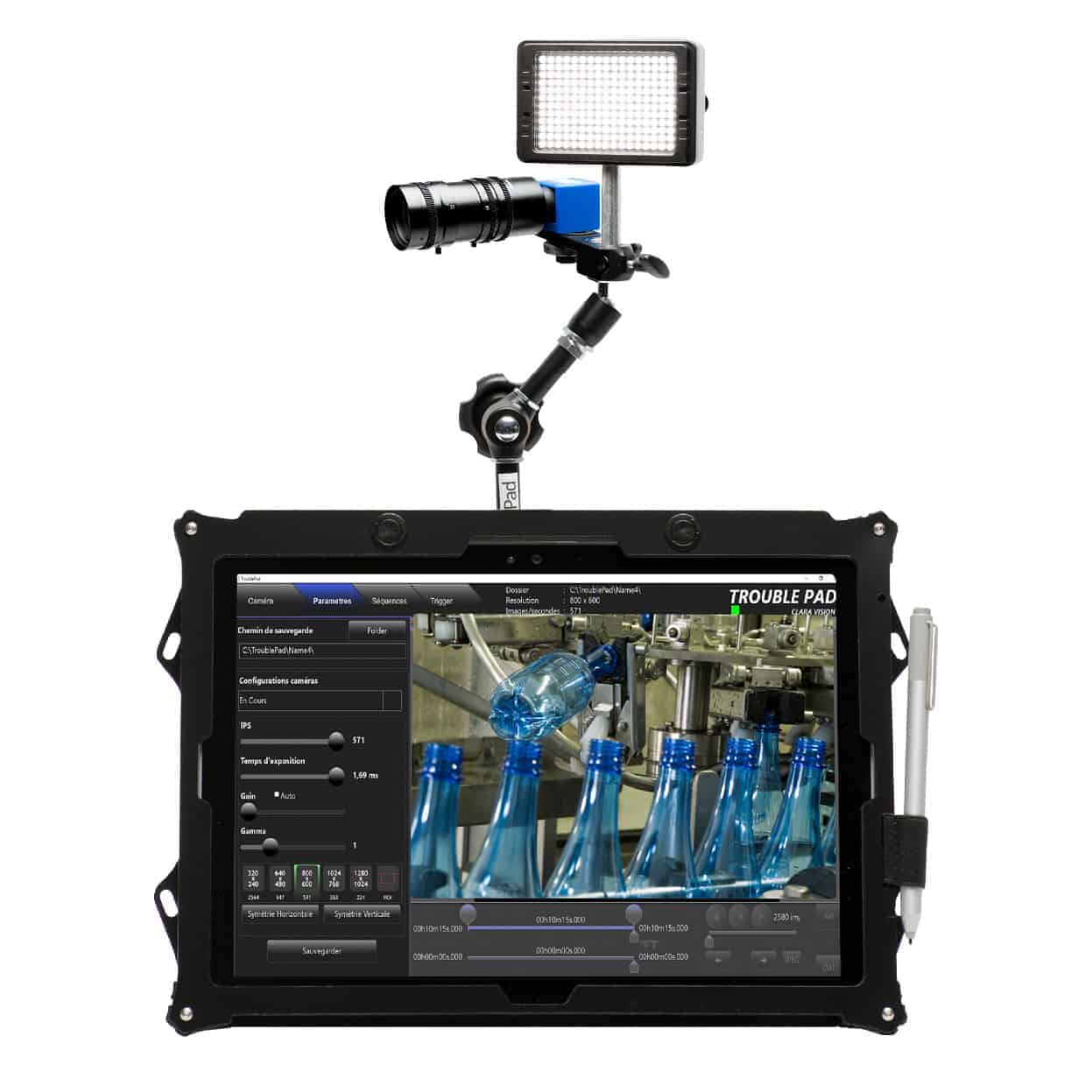

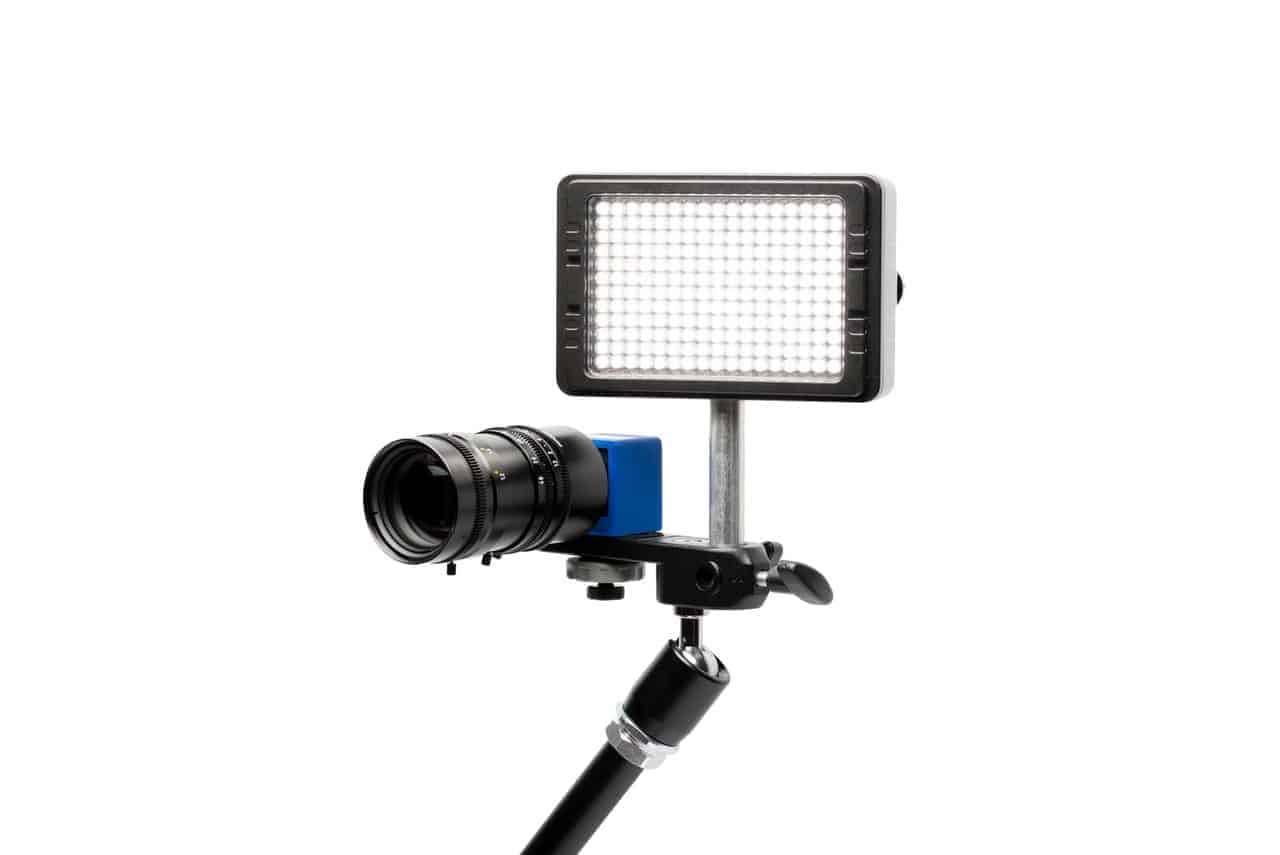

Als äußerst kompakte Lösung besteht das High-Speed-Kamera System aus einer Hochgeschwindigkeitskamera, einer Tablet-Software, einem Schwenkarm und Zubehör.
Das vollständige System wird komplett in einem speziellen Hartschalenkoffer geliefert.
Es lässt sich in wenigen Sekunden selbst auf engstem Raum installieren.

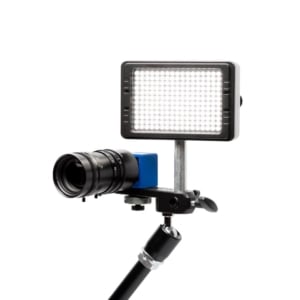

Dank der integrierten, schwenkbaren LED-Beleuchtung ist es vollkommen beweglich, ohne überflüssige Kabel und ohne Stromzufuhr (autonomer Betrieb ca. 2 Stunden).
Die Stromversorgung Der High Speed Kamera ist nur dann notwendig wenn es gilt ein zufälliges Ereignis einzufangen, dass erst in den nächsten Stunden oder Tagen eintreten kann.
Eine intuitive, intelligente und autonome High-Speed-Kamera

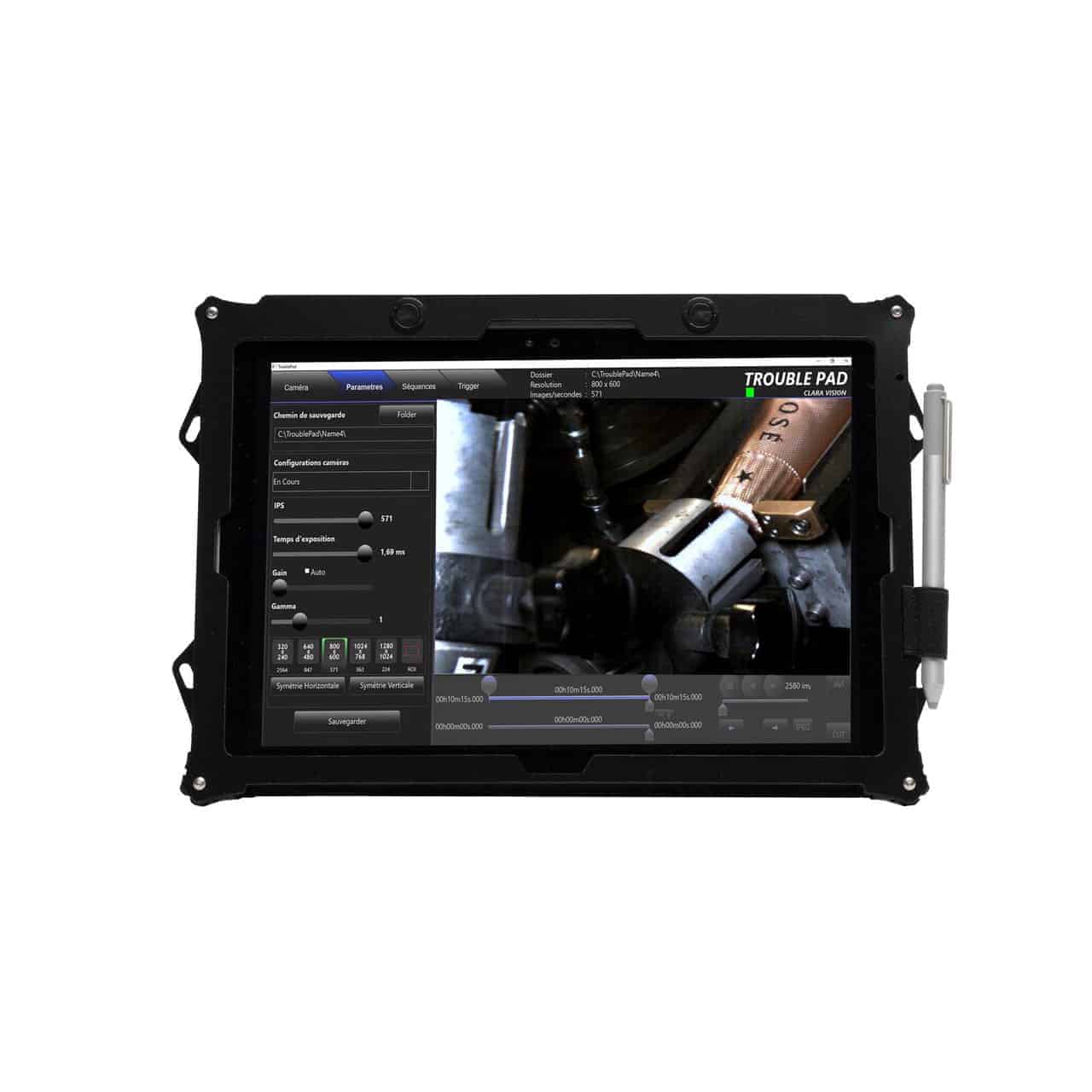

Die Highspeed Kamera TroublePad wird mit einem Tablet und integrierter Software geliefert.
Dank seiner intuitiven Benutzeroberfläche können Sie mit dem Tablet Aufnahmen steuern, das Livebild verfolgen, den Verlauf der Sequenzen einsehen, eine sofortige Wiedergabe der Bilder in Zeitlupentempo vornehmen und so Fehler in der Produktionskette in Echtzeit nachvollziehen, die mit dem bloßen Auge normalerweise nicht zu erkennen sind.
Das System ermöglicht auch den Export von Videos im AVI-Format. Mit dieser intuitiven Kamera und nur wenige Minuten nach der Installation können Sie Ihre ersten Bilder aufnehmen.
Die High Speed Kamera TroublePad ist ein adaptives, intelligentes und hochpräzises System für die industrielle Bildverarbeitung. Es kann als Ergänzung zu einem bestehenden Bildverarbeitungssystem dienen oder als Solosystem eingesetzt werden.

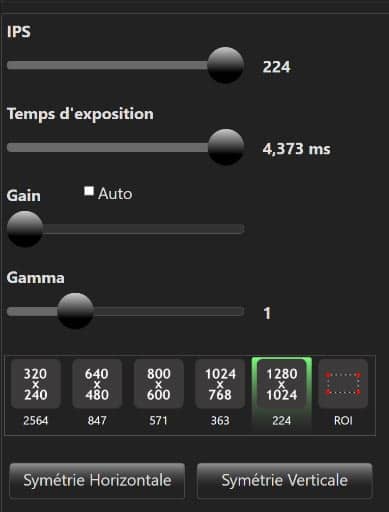

Mit der High Speed Kamera TroublePad können Sie die Aufnahmegeschwindigkeit von 225 bis 2500 Bildern pro Sekunde einstellen und gesteuerte und parametrisierte Loop-Aufnahmen sowie Langzeitaufnahmen über mehrere Stunden durchführen.
Die Triggerbox (optional) ermöglicht die Impulssteuerung des Systems.
Mit der Triggerbox können Sie:
- die Aufnahme starten
- die Aufnahme stoppen
- Schlüsselbilder markieren
- einige Sekunden vor und nach dem Sensorsignal speichern
Auf diese Weise behalten Sie nur die wichtigsten Momentaufnahmen Ihrer aufgenommenen Bilder. Darüber hinaus hat diese Box den Vorteil, dass sie schnell Verbesserungspunkte in der Produktionslinie identifiziert, Problemen effektiver vorbeugt und Ihnen hilft Lösungen zu finden. Dank der Triggerbox ist die High-Speed Kamera TroublePad eine wirklich autonome Lösung: Die Filmaufnahmen werden automatisch gespeichert, ohne dass ein menschliches Eingreifen erforderlich ist. Ein weiterer Vorteil dieses Systems.
Technische Eigenschaften der High-Speed-Kamera
Aus technischer Sicht ist TroublePad-System äußerst leistungsfähig und erfüllt verschiedene Arten von Anforderungen. Die High Speed Kamera kann eine Frequenz von 225 bis 2 500 Bildern pro Sekunde erreichen. Die empfohlene Geschwindigkeit der Hochgeschwindigkeitskamera liegt bei 570 Bildern pro Sekunde mit einer Auflösung von 800x600 Pixeln. Es ist auch möglich eine Geschwindigkeit mit 225 Bildern pro Sekunde bei einer höheren Bildauflösung (1280x1024 px) zu verwenden.
Andere Geschwindigkeiten sind ebenfalls möglich: 835, 1 500 oder 2 500 Bilder pro Sekunde bei niedrigeren Bildauflösungen. Die High Speed Kamera ist außerdem mit einer LED-Leuchteinheit ausgestattet, die sowohl mit Batterien (5 AAA-Batterien) als auch mit Akkus betrieben werden kann. Ihre Leistung beträgt 600 Lumen.
Die Optik der High-Speed Kamera umfasst eine Fassung mit einem Makro-Zoomobjektiv, um maximale Präzision bei den Aufnahmen zu gewährleisten. Der mitgelieferte Befestigungsarm ist ein schwenkbar und passt sich an die Kamera und ihr Beleuchtungssystem an.
Technische Eigenschaften des Tablets
Das TroublePad-System umfasst auch ein 12-Zoll-Touchpad, das einen leistungsstarken Intel Core-Prozessor, 8 GB Ram mit einer 256-GB-SSD-Festplatte enthält und mit Schutzhülle und Schultergurt geliefert wird.
Wer zusätzlichen Speicherplatz benötigt, kann sich für ein Tablet mit einer 512-GB- oder 1-TB-Festplatte entscheiden. Diese beiden Tablets ermöglichen größere Loopufnahmen.
Die leistungsstarke Software ermöglicht Aufnahmen in verschiedenen Geschwindigkeiten sowie Auflösungen. Die Steuerung kann mit Hilfe der Triggerbox völlig autonom erfolgen.
Zubehör für das TroublePad
Zusätzlich zum System wird folgendes Zubehör angeboten:
- Magnethalterung
- Triggerbox
- Drahtloser Auslöser
- LED-Hochleistungsbeleuchtung mit 12 000 Lumen
- Hybridkabel (10, 20 oder 50 m)
- Batteriesatz für die Beleuchtung
- Kamera-Weitwinkelobjektiv
- Tablet mit 512 GB
- Tablet mit 1 TB
- Fotostativ für die Bildgebungsstation
- Klemmen zur Schnellbefestigung
- Trolley für den Hartschalenkoffer
- Saugnapf zur Befestigung des Systems

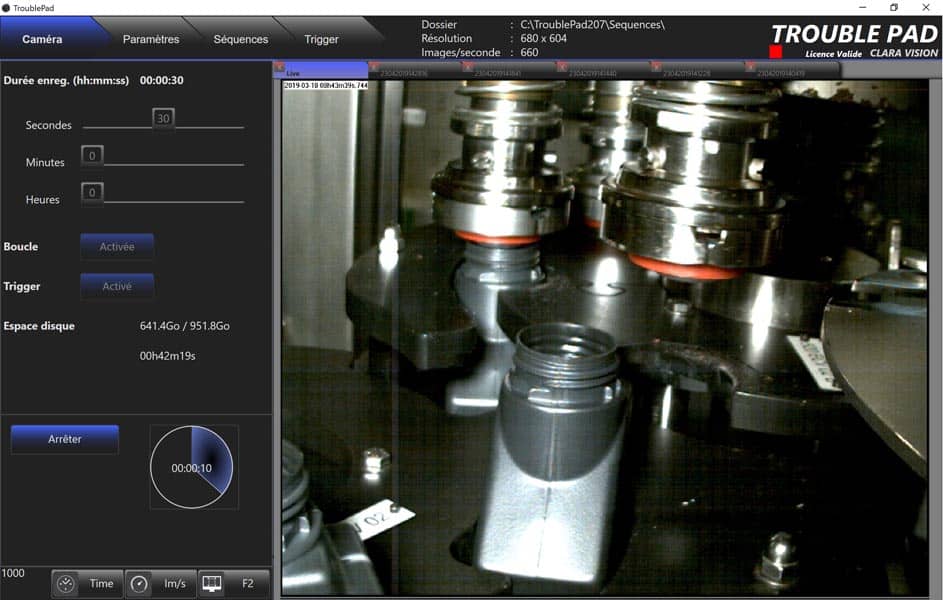

Die Videosoftware des TroublePad High-Speed-Kamerasystems bildet den operativen Kern des Systems und ist so einfach zu handhaben wie kaum eine andere Software.
Innerhalb weniger Minuten ist das System einsatzbereit. Sequenzen können mit Bildaufnahmeraten (fps) von 225 bis 2500 Bilder/Sekunde aufgenommen werden.
Der User kann auf sehr einfache Weise einen bestimmten Bereich in seinem Livebild auswählen, um nur diesen Ausschnitt des Bildes aufzuzeichnen.
Die Loop-Aufnahme (Dauer vom einstellbar) ermöglicht eine kontinuierliche Aufnahme über mehrere Stunden.
Das Stoppen der Aufnahme kann entweder manuell durch den User oder automatisch über eine externe Triggerbox erfolgen.
Die mit der TroublePad High-Speed-Kamera gefilmten Sequenzen werden automatisch ohne Eingreifen des Users gespeichert.

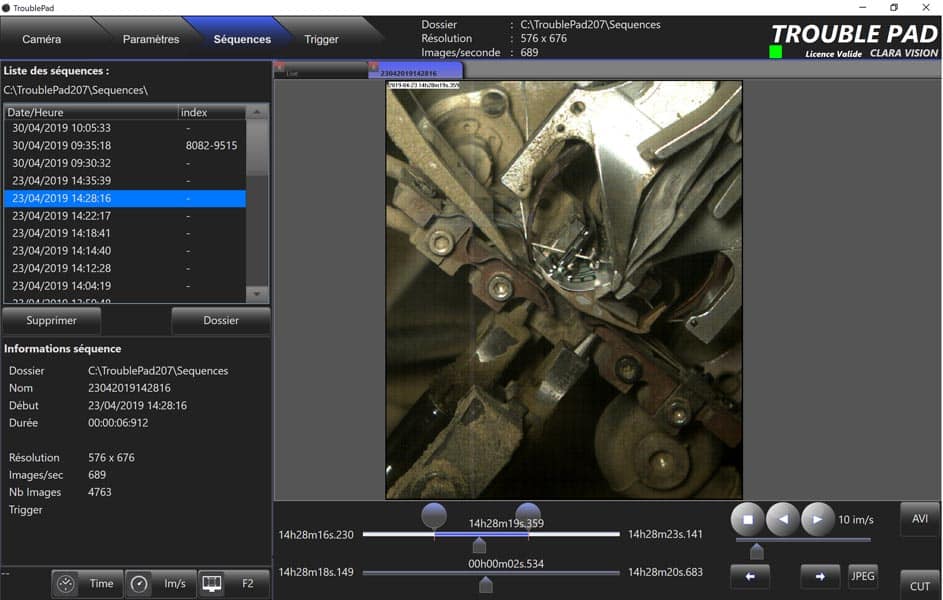

Die gespeicherten Video-Sequenzen sind direkt für die Wiedergabe und Analyse verfügbar. Die Wiedergabegeschwindigkeit ist individuell einstellbar.
Auf sehr einfache Weise ist es möglich die aufgenommene Sequenz zu zerschneiden, um nur den relevantesten Teil zu behalten.

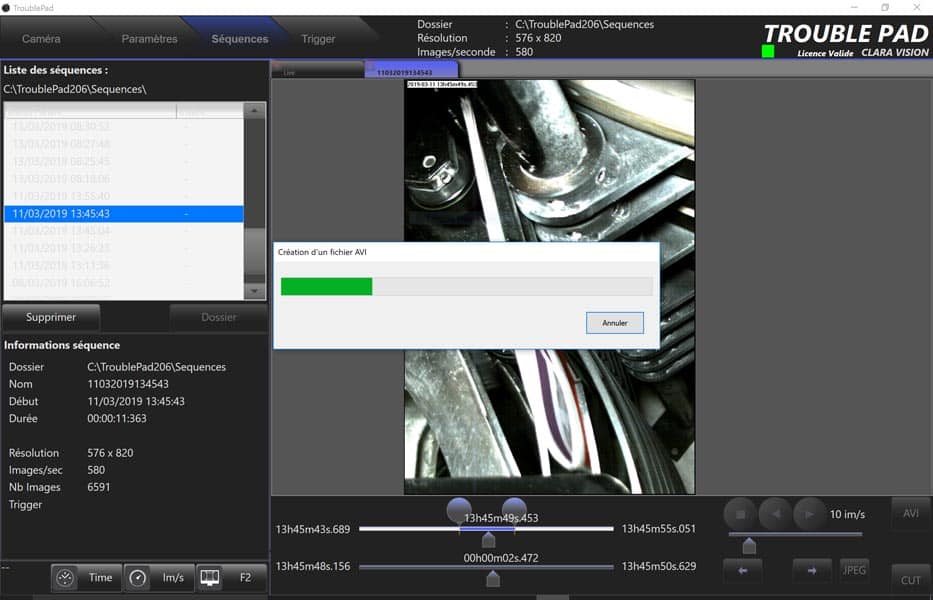

Mit einem einfachen Mausklick wird eine AVI-Datei mit einer vom User festgelegten Taktung erstellt. Einfach und effizient!

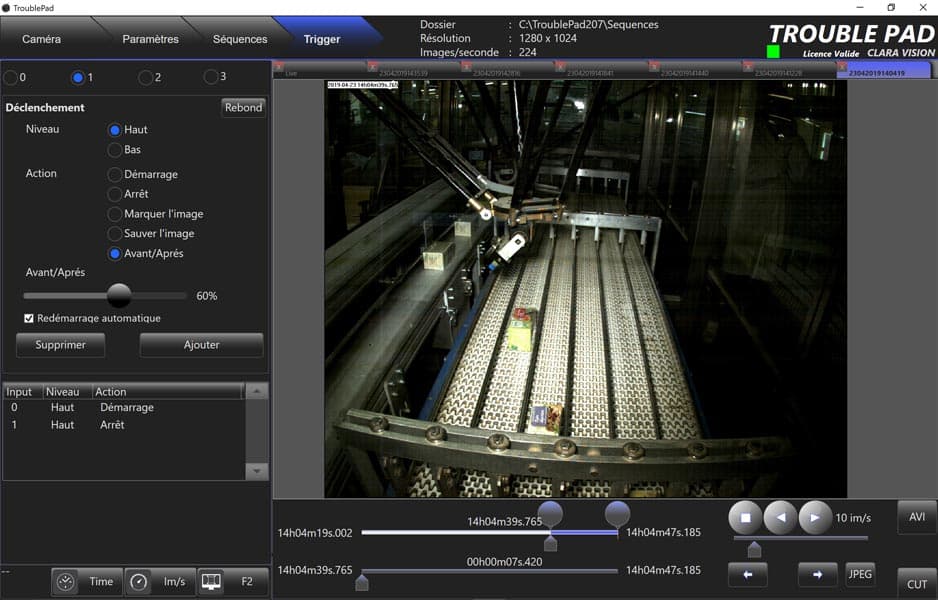

Wahlweise kann die TroublePad High-Speed-Kamera über ein Signal ausgehend von Ihrer Produktionslinie und/oder Ihrem Überwachungssystem gesteuert werden.
Die TroublePad-Triggerbox bietet die Möglichkeit Aufnahmen zu starten, zu stoppen, Schlüsselbilder zu markieren, einige Sekunden vor und nach dem Sensorsignal zu speichern usw.
Das dabei verfolgte Ziel ist klar: Nur das Wesentliche behalten.
Die Verwendung der Triggerbox ermöglicht es Ihnen auf einfache Weise zufällige und einmalige Störfälle zu identifizieren. TroublePad wird zum Watchdog Ihrer Produktionslinie.
Standardgeschwindigkeit 225 Bilder/Sek. bei einer Auflösung von 1280x1024 px
Sonstige Geschwindigkeiten 835 Bilder/Sek.bei einer Auflösung von 640x480 px 1 500 Bilder/Sek. bei einer Auflösung von 500x300 px
2 500 Bilder/Sek. bei einer Auflösung von 320x240 px
Beleuchtung Schwenkbare Leuchteinheit mit 96 LEDs, batteriebetrieben (5xAAA)
Leistung 600 Lux. Masse 195 g
Optik C-Mount - Makro-Zoomobjektiv 8-48 mm
Mit Nahlinse: 1D, 2D, 4D, 10D
Halterung Magic Arm mit variabler Friktion
für Hochgeschwindigkeitskamera und Beleuchtung
Tablet 12-Zoll-Touchscreen
Intel Core-Prozessor – 8 GB RAM – 256 GB SSD Festplatte
Mit Schutzhülle und Schultergurt
Tragebox Außenmaße 575x470x205 mm
Gewicht 9Kg
Software Hauptfunktionen Loop-Aufnahme
Langzeitaufnahme
Pre/Post-Auslösung
Ereignismarkierungen
Wiedergabe vorwärts/rückwärts
Einstellbare Wiedergabegeschwindigkeit
Schneiden/Extrahieren von Sequenzen...
- Video-Übersicht TroublePad High-Speed-Kamerasystem
- High-Speed-Kamerasystem beim Filmen des Anbringens von Deckeln auf Joghurtbechern
- TroublePad im Einsatz in der Pharmaindustrie
- Bildanalyse an einer Etikettiermaschine
- Nudelherstellung in Zeitlupe (#agro-food)

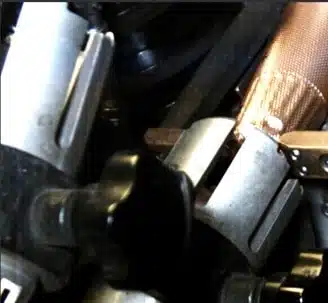

- Analyse einer Champagnerflaschen-Verschließanlage mit TroublePad
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/1.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/2.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/3.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/4.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/5.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/6.jpg)
![](https://www.claravision.com/w2020/wp-content/uploads/pdf_logos/7.jpg)
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|

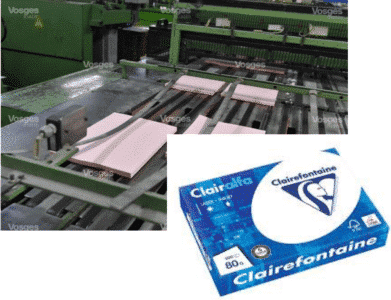

Papierherstellung | Blattschneide-Linie | TroublePad |
In einem ersten Schritt werden große, 500-fach gestapelte Einzelblätter auf einer speziellen Maschine angeordnet und beschnitten um dann in einem zweiten Schritt verpackt zu werden. Für die Anordnung der Blätter und die Endverarbeitung müssen die Maschinen perfekt aufeinander abgestimmt sein. Mit dem TroublePad High-Speed-Kamerasystem können die Momente der Stapel- und Schneidevorgänge visuell erfasst und anschliessend analysiert werden. Die Wartungstechniker haben durch TroublePad kurzfristig Zugang zu den Zeitlupenaufnahmen der Maschinenbewegungen. Der Störfall kann genau identifiziert und beseitigt werden. TroublePad visualisiert Störfälle die sich in Bruchteilen von Sekunden ereignen und die mit bloßem Auge nicht zu erkennen sind. Fazit : Clairefontaine und die Hamelin-Gruppe nutzen TroublePad seit 2018 in ihren Produktionsstätten. |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|

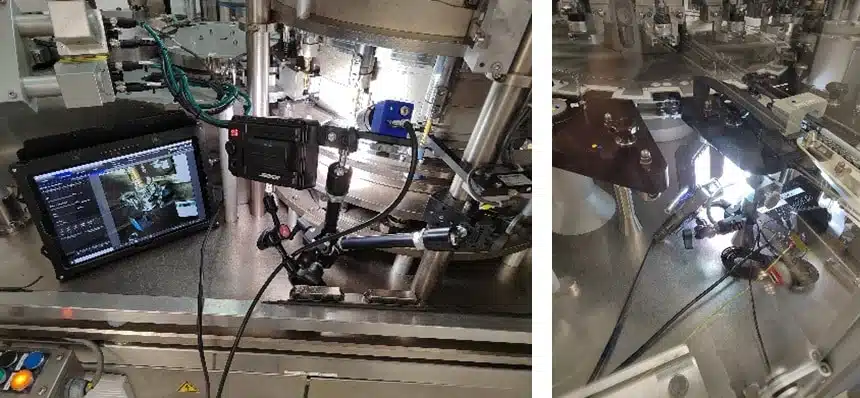

Pharmaindustrie | Fertigungsstrasse für Impfstoffe/Medikamente | TroublePad |
Fazit : |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|
Sondermaschinen | Verpackungslinie | TroublePad |
Um sicherzustellen, dass die Verpackungsmaschinen während der Montage/Fertigung einwandfrei funktionieren, sind zahlreiche Einstellungen erforderlich. Die Bediener sind mit sehr schnellen Kinematiken konfrontiert, die mit bloßem Auge unmöglich zu analysieren sind. Die Maschinen können anschliessend schnell eingestellt und in kürzester Zeit verschickt und vor Ort installiert werden. Außerdem können mobile Techniker das komolette Kamerasystem im Hartschalenkoffer mit zu Kunden nehmen, um bei schwierigen Einstellungen Zeit zu sparen. Die Zeitlupenvideos sparen wertvolle Zeit. Fazit : Dank des mobilen High-Speed-Kamerasystems TroublePad wurden die Zeiten für Einstellungen und Fokussierungen verbessert. Die Firma Gebo Cermex nutzt Trouble Pad seit 2018 an ihrem Produktionsstandort in Lisieux. Sidel und Zalkin besitzen mehrere Systeme die es den Technikern ermöglichen die Zeitlupenaufnahmen vor Ort oder an den Fertigungslinien, die gerade installiert werden, weltweit zu verwenden. TroublePad ist ein Trumpf in allen Fertigungsprozessen. |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|

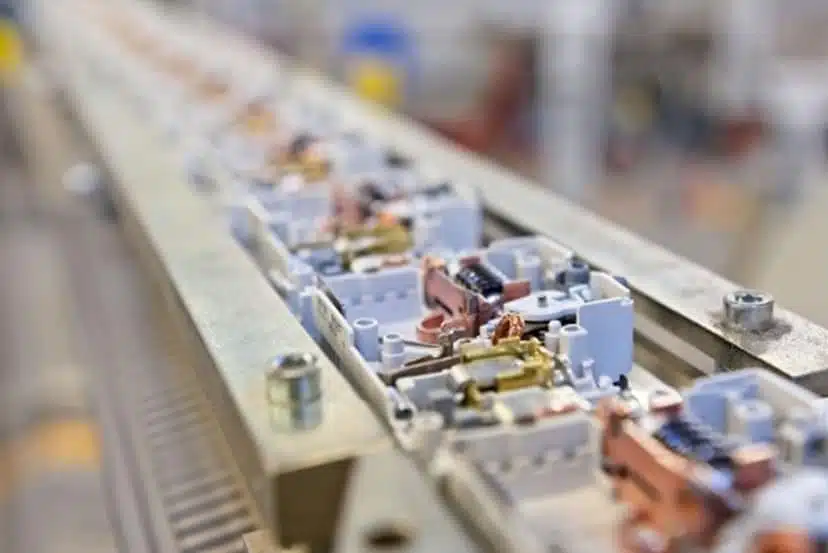

Elektrotechnik | Herstellung von Komponenten | TroublePad |
Um die Qualität der Produktion zu gewährleisten, müssen die Techniker dafür sorgen, dass die Produktionskette nicht durch plötzliche Störfälle unterbrochen wird. Es kommt zufällig vor, dass Störfälle auftreten. Außerdem gibt es zahlreiche Referenzen, die bei jedem Produktionswechsel eine Feinabstimmung der Maschinen erfordern. Mit TroublePad, dem mobilen High-Speed-Kamerasystem, können diese Bewegungen die für das bloße Auge unsichtbar sind, sichtbar gemacht werden. Die Wartungstechniker haben Zugang zu den Zeitlupenaufnahmen der sich bewegenden mechanischen Teile. Sie können die Störung genau identifizieren und auf bestimmte Bereiche der Maschine einwirken. Der Ursprung dieser Störungen kann dann identifiziert und die Qualität verbessert werden. Slow Motion wird leicht zugänglich, die Einrichtung der Trouble Quick Camera dauert nur wenige Minuten ! Fazit : Dank des High-Speed-Kamerasystems TroublePad können die Techniker Fehler schnell beheben wodurch die Ausfallzeiten minimiert werden. HAGER und Schneider Electric setzen mehrere Trouble Pad-Systeme in ihren verschiedenen Produktionsstätten ein. |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|

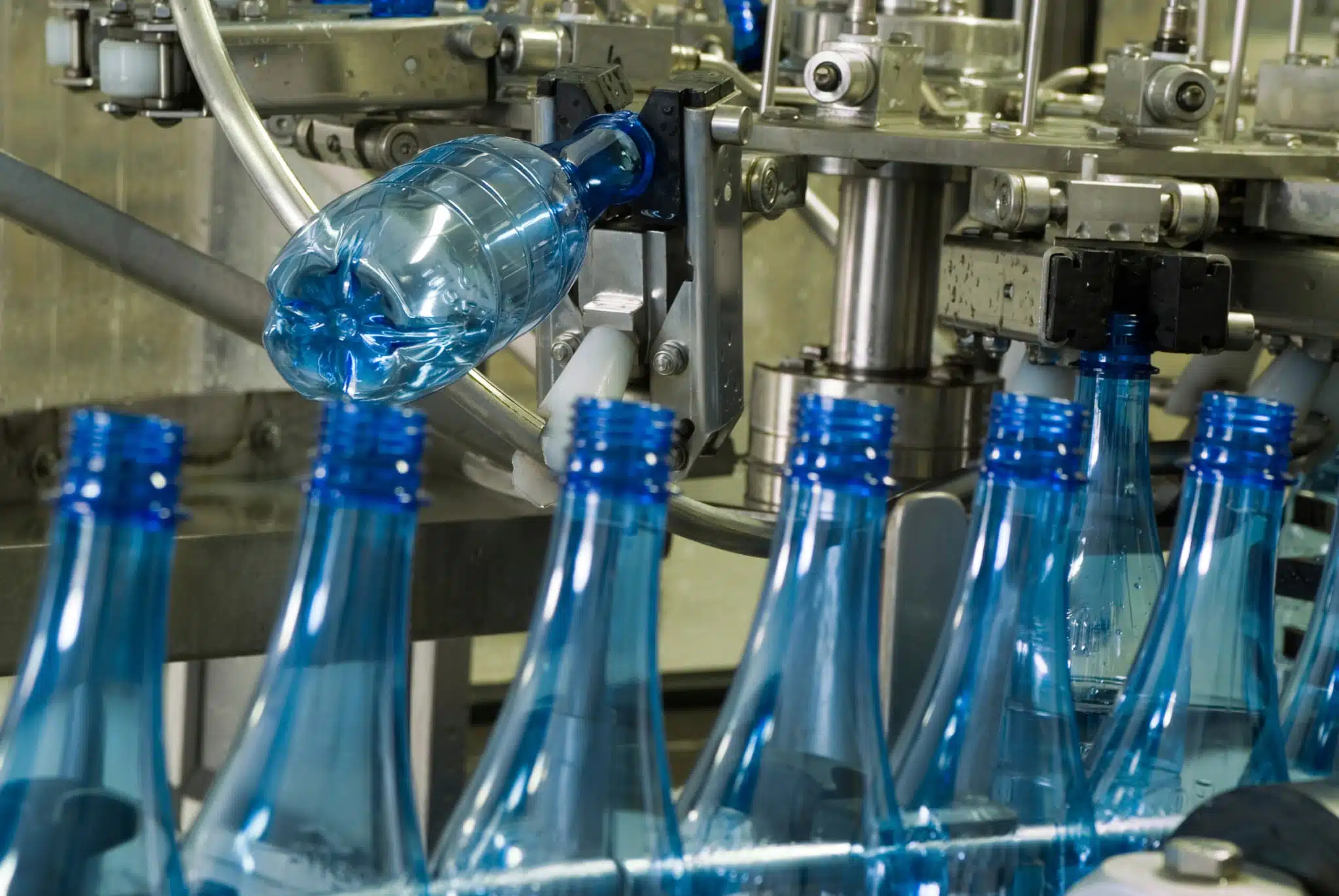

Nahrungsmittel, Getränke | Getränkeabfüllung | TroublePad |
Um die hohe Produktionsleistung zu gewährleisten müssen die Maschinen perfekt eingestellt sein (Produktionsraten in der Größenordnung von 50/70.000 Flaschen/Stunde). Dabei spielen zahlreiche Parameter eine Rolle: Neues Design des Verschlusses, Leergewicht der Flasche, Dimensionsänderungen. Mit dem TroublePad-System können für das bloße Auge unsichtbare Verschiebungen sichtbar gemacht werden. Slow Motion hilft den Wartungstechnikern indem sie Zugang zu verlangsamten Sequenzen von sich bewegenden mechanischen Teilen erhalten. Sie können die Ursache dank TroublePad präzise identifizieren. Die Maschinen werden schnell und sicher neu kalibriert. Die Trouble Pad ist dabei eine große Hilfe. Fazit : TroublePad verringert die Ausfallzeiten Fertigungsstraßen und demzufolge die Produktivität der Produktionslinie steigern. |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|

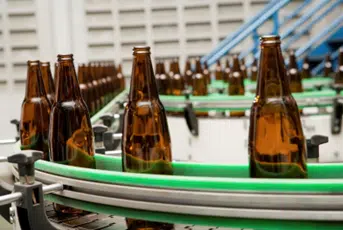

Getränke | Getränkeabfüllung | TroublePad |
Um die Produktionslesitung zu gewährleisten müssen die Maschinen perfekt eingestellt sein. Dabei spielen zahlreiche Parameter eine Rolle: Art und Dicke der Kapsel, Oberflächenbeschaffenheit und Maßabweichungen. Zufällig kann ein Versatz im Maschinenzyklus auftreten, der die Produktion zum Stillstand bringt. TroublePad visualisiert diese Verschiebungen die für das bloße Auge unsichtbar sind. Wartungstechniker haben Zugang zu Zeitlupenaufnahmen. Sie können den Fehler dank der Slow Motion genau identifizieren. Fazit : Dank Trouble Pad mit Slow Motion wurde die Ausfallzeit der Produktion reduziert. |
Anwendungshinweis
Industriezweig | Anwendung | System |
---|---|---|
Hygiene | Zellstoffherstellungslinie | TroublePad |
Um die Produktion zu gewährleisten werden mit einer Maschine bestimmte Längen von Blättern aus Hygienepapier zugeschnitten. Die Techniker müssen dafür sorgen, dass die “Rotatoren” optimal eingestellt sind, damit der Transport der so zugeschnittenen Blätter nicht gestört wird. Mit dem mobilen High-Speed-Kamerasystem TroublePad wird das Blatt, das auf einen sich drehenden Zylinder gedrückt wird, auf dem Bildschirm des Tablet-PCs angezeigt. Die ultraschnelle Rotation der aufeinanderfolgenden Zylinder kann dazu führen, dass das Band in sich zusammenfällt. Diese Falten sind in der Regel die Ursache für Qualitätsmängel am Endprodukt. Auch bei der Herstellung von Hygienepapieren oder Taschentüchern sind die Maschinen sehr schnell und müssen sehr genau eingestellt werden. Diese Bewegungen sind für das bloße Auge unsichtbar. Wartungstechniker analysieren Zeitlupenaufnahmen von sich bewegenden mechanischen Teilen, die ihnen das TroublePad-System liefert. Sie können den Fehler in Maschinenbereichen die für Personen nicht zugänglich sind, durch das Anbringen der TroublePad-Kamera genau identifizieren. Das Aufstellen der Kamera dauert nur wenige Minuten. Die Ursache des Störfalls kann dann identifiziert und die Produktqualität verbessert werden. Fazit : Dank TroublePad und seiner geringen Größe können die Techniker infolge der Bewegungserkennung die Position des Papierbandes sehen. Dadurch erfolgt die Erkennung des Störfalls (Falte auf sich selbst) bereits im Vorfeld und hilft Qualitätsmängel am Endprodukt zu vermeiden. ONTEX setzt TroublePad seit 2018 an seinen Produktionsstandorten in Frankreich und Spanien ein. Essity Gien, Kunheim, Mannheim und Neuss sind mit TroublePad ausgestattet, genauso wie Kimberly-Clark in Rouen (FR). |
![](https://www.claravision.com/w2020/wp-content/uploads/2019/06/isigny.png)
Christopher MALLERON-FONTAINE - Wartungsleiter - Isigny Ste Mère - Frankreich
Im Rahmen unserer Wartungsarbeit an Verpackungsmaschinen verwendeten wir Kameras vom Typ Go Pro.
Nachdem wir die technischen Grenzen dieses Kameratyps festgestellt hatten, haben wir uns einem professionellen Modell zugewandt: DemTroublepad-High-Speed-Kamerasystem von Claravision.
Dieses Modell ist in seinem Bereich sehr effizient. Wir konnten Ergebnisse erzielen, die wir bis dahin noch nie gesehen hatten. Bei einigen Maschinen, bei denen die Bewegungen sehr sehr schnell sind, konnten wir Fehler erkennen, die mit dem bloßen Auge nicht sichtbar sind. Dank der Zeitlupenfunktion der Software konnten wir diese Fehler sehr schnell beseitigen.
Außerdem konnten wir TroublePad dank des Trigger-Befehls und des Loop-Modus in eine Langzeitüberwachung (3 Tage, 24 Stunden am Tag) versetzen und automatisch nur die Sequenzen abrufen, in denen der gesuchte Fehler vorhanden war.
Die Software ist einfach und intuitiv zu bedienen: Nach einer einstündigen Schulung sind unsere Techniker in der Lage, sie zu benutzen. Der technische Kundendienst von Claravision reagiert sehr schnell, wenn wir Rat oder Hilfe bei der Bedienung benötigen.
TroublePad ist zu einem vollwertigen Werkzeug unserer Wartungsabteilung zur Unterstützung der Diagnose geworden, und wir ermutigen unsere Techniker, sie so oft wie möglich zu verwenden.
![](https://www.claravision.com/w2020/wp-content/uploads/2019/06/hp.png)
Jay - HP Inc. - USA
Das TroublePad war ein sehr gutes Upgrade für die Fehlersuche bei der Herstellung von HP-Tintenstrahlpatronen.
Unsere älteren Kameras waren groß, ebenso wie die Lampen – es konnte schwierig sein, gute Blickwinkel auf bewegliche Teile zu bekommen, die sich innerhalb von Maschinen oder hinter Schutzvorrichtungen befinden.
Mit dem TroublePad-System können wir die Kamera und die Beleuchtung einfach in der Fertigungsstraße montieren. Die Software ist sehr gut. Die Möglichkeit, die Kamera in einer Schleife laufen zu lassen und verschiedene Auslöseroptionen zu verwenden, gibt uns eine große Flexibilität.
Das Beste von allem ist vielleicht, dass das System in sich geschlossen ist. Bei älteren Hochgeschwindigkeitskameras haben die Techniker die Software auf ihren Laptops installiert, und man musste sich mit Treibern, Windows-Konfigurationen usw. befassen.
Mit dem TroublePad kann jeder das Kameragehäuse in die Hand nehmen und alles, was er braucht, befindet sich darin.
